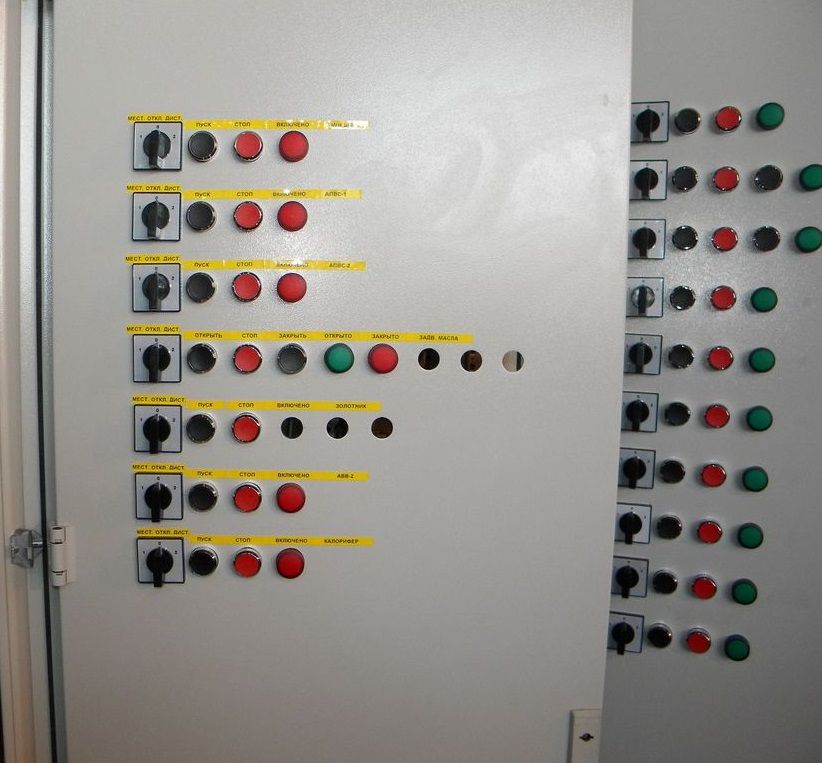

Вводно-распределительное устройство (ВРУ)

ВРУ комплектуется из отдельных панелей одностороннего обслуживания. Каждая панель представляет собой сварную металлоконструкцию из гнутых стальных профилей, внутри которой размещена аппаратура главных и вспомогательных цепей. Имеется возможность изготовления в металлоконструкциях других производителей (IEK, ABB). Обслуживание аппаратов, приборов и контактных соединений осуществляется только с передней (лицевой) стороны панелей.

Особенности и преимущества

Вводно-распределительные устройства (ВРУ) изготавливаются на ток от 16 А до 630 А. Конструктивно устройство может иметь один или два ввода.

ВРУ-М состоит из трех отсеков:

• Вводного – в нем располагается вводной аппарат на ток до 250 А: автоматический выключатель, рубильник типа ВР32 с комплектом плавких вставок или предохранитель-выключатель-разъединитель. Предусматривается присоединение кабелей с сечением жилы не более 95 мм².
• Учетного – отсек предназначен для размещения счетчика электрической энергии.
• Распределительного – отсек предназначен для размещения трех или шести трансформаторов тока, а также модульных автоматических выключателей, установленных на DIN-рейках для защиты отходящих линий.

При применении счетчика прямого включения допускается его установка на место трансформаторов тока в распределительном отсеке, что позволяет исключить применение отдельного отсека учета.

ВРУ имеет компактные габариты и степень защиты от IP31 до IP54, что позволяет применять его в условиях ограниченной площади при отсутствии электрощитового помещения.

Габаритные размеры оборудования

Вводно-распределительное устройство состоит из шкафов высотой 500–2000 мм, глубиной 300–600 мм и шириной одной панели 450–800 мм.

Модификации оборудования

По назначению панели подразделяются на:

• вводные ВА – с автоматическим выключателем;
• вводные ВР – с рубильником;
• распределительные – с автоматическими выключателями на отходящих линиях;
• распределительные – с отделением учета.

Условия эксплуатации

• температура окружающего воздуха – от −60 до +40 °С;
• высота над уровнем моря – не более 2000 м;
• окружающая среда невзрывоопасная, не содержащая агрессивных газов или паров, разрушающих металлы и изоляцию.
