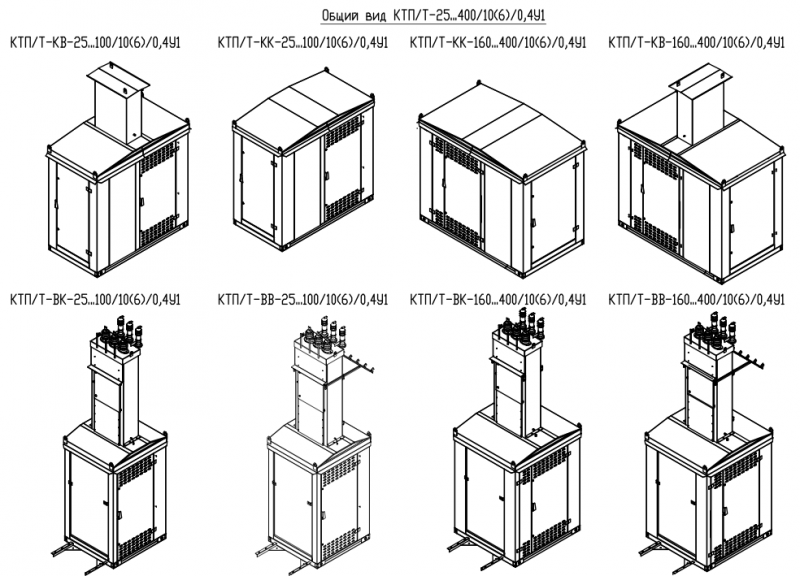

Тупиковые КТП/Т-25÷630 кВА
Назначение
Подстанции трансформаторные комплектные тупиковые КТП/Т мощностью от 25 до 630 кВА, напряжением ВН 6 или 10 кВ, напряжением НН 0,4 кВ предназначены для приема, преобразования, распределения и учета электрической энергии трехфазного переменного тока частотой 50 Гц в системах с глухозаземленной нейтралью трансформатора на стороне низшего напряжения. КТП предназначены для электроснабжения сельскохозяйственных потребителей, отдельных населенных пунктов и небольших промышленных объектов.
| Тип подстанции | КТП/Т |
|---|---|
| Номинальная мощность | от 25 до 630 кВА |
| Номинальное напряжение ВН | 6 или 10 кВ |
| Номинальное напряжение НН | 0,4 кВ |
| Номинальная частота | 50 Гц |
КТП подключается к ЛЭП посредством разъединителя РЛНДз-10/400 с приводом (для КТП с воздушными вводами), который поставляется комплектно с подстанцией и устанавливается на ближайшей опоре. Возможна установка дополнительно камер КСО 304 для КТП с воздушными вводами. Для подстанций мощностью до 250 кВА на вводе ВН устанавливается РВЗ, мощностью от 400 кВА на вводе ВН устанавливается ВНА.
Подстанции обеспечивают активный или активно-реактивный учет электроэнергии. По требованию заказчика возможна установка счетчиков любой модификации.
В КТП имеется внутреннее освещение и фидер уличного освещения, который включается автоматически по сигналу встроенного фотореле. По требованию заказчика возможно исполнение КТП без фидера уличного освещения.
КТП имеет электрические и механические блокировки, обеспечивающие безопасную работу обслуживающего персонала.
Условия эксплуатации
- на открытом воздухе при температуре окружающей среды от минус 40 до плюс 40 °С;
- высота установки над уровнем моря – не более 1000 м;
- тип атмосферы (промышленная) по ГОСТ 15150-69;
- окружающая среда невзрывоопасная, не содержащая пыли в концентрациях, снижающих параметры КТП.
Виды защит
- от междуфазных коротких замыканий;
- от атмосферных перенапряжений;
- от перегрузки и коротких замыканий линий 0,4 кВ;
- от коротких замыканий цепей освещения;
- газовая защита трансформатора.
На стороне НН установлены вводной рубильник и автоматические выключатели отходящих линий.
