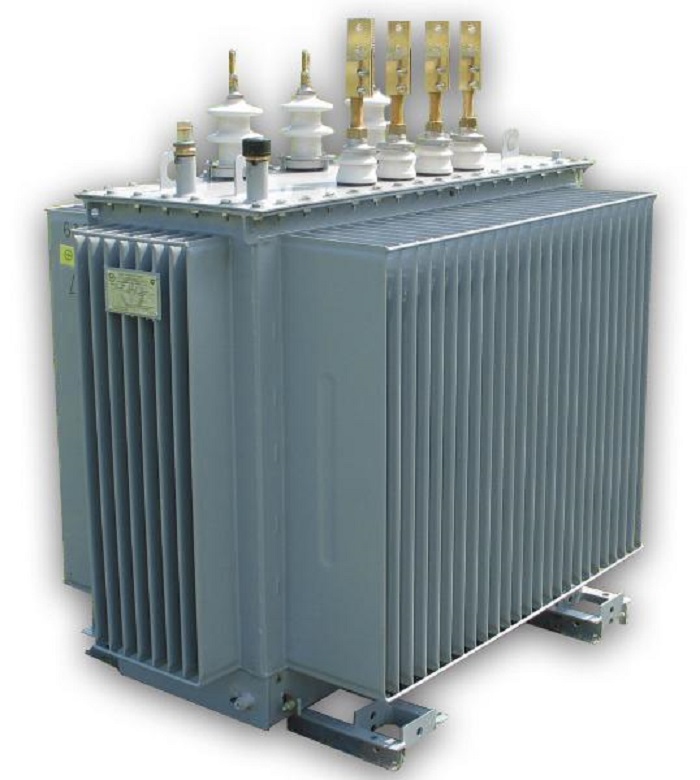

Трансформаторы силовые трехфазные, двухобмоточные, герметичные распределительные серии ТМГ

Трансформаторы серии ТМГ выпускаются мощностью от 16 до 2500 кВА, класса напряжения до 20 кВ. Трансформаторы общего назначения имеют естественное масляное охлаждение и переключение ответвлений без возбуждения (ПБВ). Оборудование предназначено для преобразования переменного тока, передачи и распределения электрической энергии в энергетических установках.

Трансформаторы ТМГ предназначены для работы в следующих условиях:

• высота установки над уровнем моря – не более 1000 м;
• температура окружающего воздуха от минус 45 °С до плюс 40 °С – для трансформаторов исполнения «У»; от минус 60 °С до плюс 40 °С – для трансформаторов исполнения «УХЛ»;
• категория размещения трансформаторов – 1.

Трансформаторы масляные герметичные ТМГ допускают эксплуатацию в условиях категорий размещения 2, 3, 4.

Трансформаторы серии ТМГ не предназначены для работы в условиях тряски, вибрации, ударов, а также во взрывоопасной и химически активной среде.

Регулирование напряжения осуществляется на полностью отключенном трансформаторе с помощью переключателя без возбуждения (ПБВ). Напряжение регулируется ступенями по 2,5% в диапазоне до ±5%.

Трансформаторы ТМГ выполнены в герметичном исполнении и не имеют расширителей. Гофрированные баки отличаются высокой надежностью. Изменение объема масла при колебаниях температуры компенсируется упругой деформацией гофров бака.

Трансформаторы комплектуются маслоуказателями поплавкового типа и предохранительными клапанами пружинного типа, настроенными на срабатывание при избыточном давлении 40 кПа.

По заказу потребителя в трансформаторах мощностью 100 кВА и выше, предназначенных для размещения в помещении, возможна установка электроконтактного мановакуумметра.

Для измерения температуры верхних слоев масла трансформаторы ТМГ комплектуются жидкостными термометрами типа ТТЖ-М 240/66 150С ТУ25-2022.0006.90.

Трансформаторы мощностью от 1000 до 2500 кВА, предназначенные для эксплуатации в помещении или под навесом, по заказу потребителя могут комплектоваться манометрическим сигнализирующим термометром типа ТКП.

В нижней части бака предусмотрены пластина заземления и сливная пробка. Конструкция сливной пробки позволяет производить отбор пробы масла при ее частичном отворачивании.

Трансформатор ТМГ снабжается табличкой с основными техническими данными, закрепленной на видном месте.

Трансформаторы мощностью от 400 кВА и выше поставляются с транспортными роликами для продольного или поперечного перемещения. По специальному заказу транспортными роликами могут комплектоваться трансформаторы мощностью от 63 кВА.
