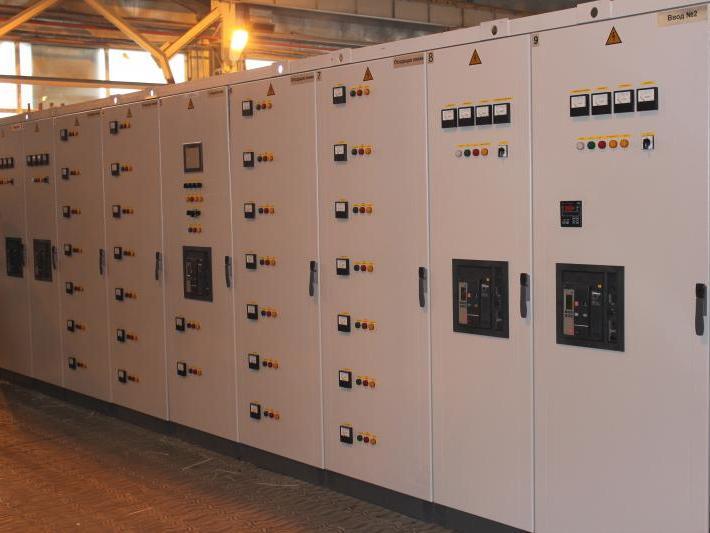

Промышленные (2)КТП 25÷2500 кВА
Назначение
Подстанции трансформаторные комплектные промышленного исполнения (КТПпр.) предназначены для приема, преобразования и распределения электрической энергии трехфазного переменного тока частотой 50 Гц в системах с глухо заземленной или изолированной нейтралью трансформатора на стороне низкого напряжения. КТПпр. предназначены для электроснабжения промышленных объектов и располагаются в производственных помещениях.
| Тип подстанции | КТПпр., 2КТПпр. |
|---|---|
| Номинальная мощность | от 25 до 2500 кВА |
| Номинальная частота | 50 Гц |
| Исполнение | промышленное |
| Размещение | в производственных помещениях |
Варианты исполнения:
- Однотрансформаторные однорядные или двухрядные.
- Двухтрансформаторные однорядные или двухрядные.
- Устройство ввода высокого напряжения УВН изготавливается в следующих исполнениях:
- шкаф высоковольтного ввода ШВВ с выключателем нагрузки ВНА с предохранителями ПКТ;
- ШВВ с вакуумным выключателем типа BB/TEL;
- шкаф «глухого ввода» (по заказу), в котором высоковольтные кабели присоединяются непосредственно к выводам силового трансформатора. УВН «глухого ввода» выполняется в виде металлического короба, подвешиваемого на силовой трансформатор.
- Распределительное устройство низкого напряжения РУНН представляет собой набор шкафов ШНВ (шкаф низковольтный вводной), ШНС (шкаф низковольтный секционный) и, в зависимости от числа отходящих фидеров, несколько ШНЛ (шкаф низковольтный отходящих линий).
Особенности КТПпр.
Оперативное обслуживание КТПпр. осуществляется с фасадной стороны, а доступ к ошиновке и кабельным присоединениям – с задней стороны КТПпр.
В КТПпр. предусмотрена возможность замены силовых трансформаторов без демонтажа РУНН. В конструкции КТПпр. установлены металлические перегородки между отсеками выключателей и между шкафами в зоне установки выключателей.
Учет активной и реактивной электроэнергии осуществляется комбинированными счетчиками, размещенными во вводных шкафах НН. По требованию заказчика возможна установка счетчиков на каждой отходящей линии.
