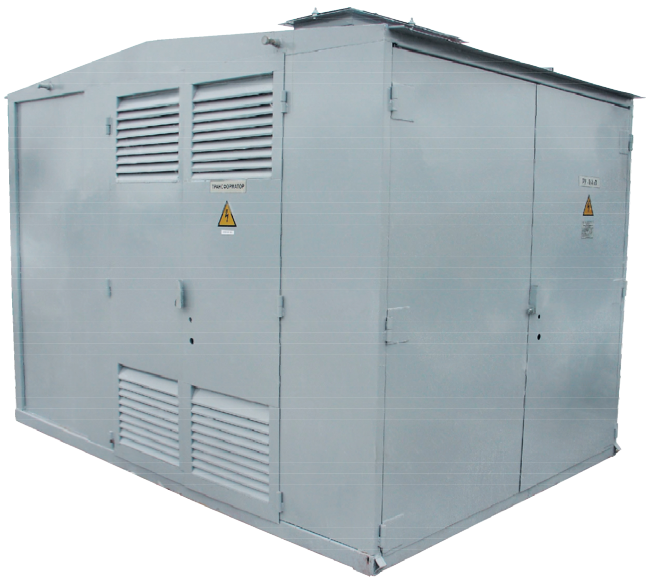

Проходные КТП/П 100÷1000 кВА

Варианты исполнения

Ввод высокого напряжения может выполняться воздушным или кабельным.

Выводы низкого напряжения могут быть воздушными, кабельными или воздушно-кабельными.

Виды защит и блокировок

• защита от междуфазных коротких замыканий и однофазных замыканий на землю;
• защита от атмосферных перенапряжений;
• защита от перегрузки и коротких замыканий линий 0,4 кВ;
• защита от коротких замыканий цепей освещения;
• электрические и механические блокировки для обеспечения безопасной эксплуатации КТП/П.

Условия эксплуатации и транспортирования

• эксплуатация на открытом воздухе при температуре окружающей среды от −45 до +40 °С;
• высота установки над уровнем моря – не более 1000 м;
• климатическое исполнение У, категория размещения 1 по ГОСТ 15150;
• окружающая среда должна быть невзрывоопасной и не содержать пыль в концентрациях, способных ухудшить характеристики подстанции;
• транспортирование осуществляется в транспортном положении автомобильным или железнодорожным транспортом.

КТП/П обеспечивает учет электрической энергии. По требованию заказчика возможна установка счетчиков различных модификаций.

В подстанции предусмотрены внутреннее освещение и фидер уличного освещения, который может работать в ручном или автоматическом режиме.

По требованию заказчика возможна установка автоматических выключателей различных производителей.

Корпус подстанции изготавливается из стали толщиной 2 мм и окрашивается порошковыми эмалями.
