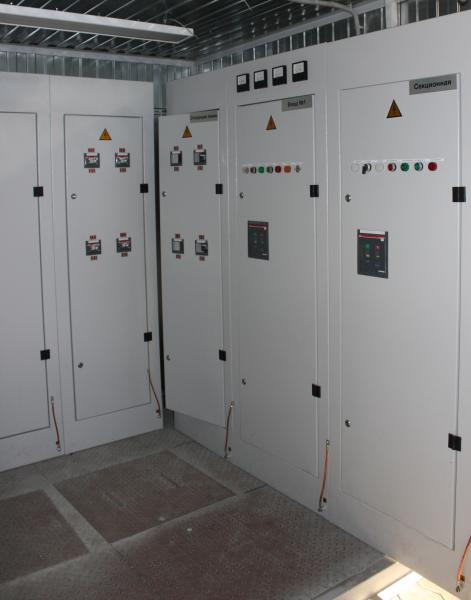

Комплектные распределительные устройства типа ЩО

Панели изготавливаются двух видов:

1. открытые;
2. шкафные.

Вспомогательные панели:

1. панели диспетчерского управления;
2. панели диспетчерского управления уличным освещением;
3. шкафы учета;
4. торцевые панели.

При двухрядной установке панелей щит комплектуется шинным мостом с расстояниями между фасадами – 1000, 1500 и 2000 мм.

Вид климатического исполнения У, категория размещения 3 по ГОСТ 15150.

Условия эксплуатации

• температура окружающего воздуха – от минус 25 до плюс 35 °С;
• высота установки над уровнем моря – не более 1000 м;
• тип атмосферы (промышленная) – по ГОСТ 15150-69;
• окружающая среда невзрывоопасная, не содержащая пыли в концентрациях, снижающих параметры панели.

Конструкция панелей позволяет использовать многочисленные варианты комбинирования щитов по требованию заказчика. Обслуживание панелей одностороннее.

Комплектация

Вводные и секционные панели комплектуются стационарными выключателями серий ВА, Электрон (максимально Э16С), ABB, LG Industrial Systems, Masterpact, Compact, а также разъединителями серии РЕ-19.

Линейные панели комплектуются разъединителями серии РЕ-19, ВР32, автоматическими выключателями серий ВА, Электрон, ABB, LG Industrial Systems, Masterpact, Compact и рубильниками с предохранителями серии РПС, RBK или ARS.

При двухрядной установке панелей щит комплектуется шинным мостом с расстояниями между фасадами – 1000, 1500 и 2000 мм.
