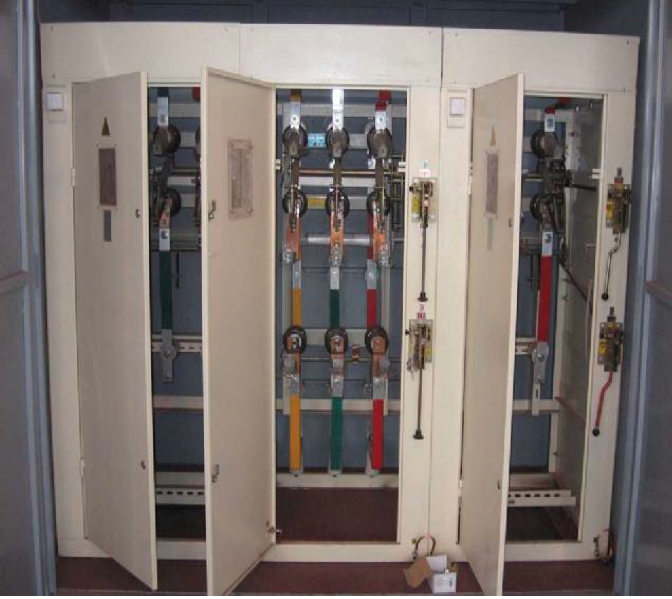

Камеры секционные типа КСО 304
Назначение
Камеры сборные одностороннего обслуживания серии КСО 304 и шинопроводы предназначены для комплектования распределительных устройств и служат для приема, распределения электрической энергии переменного тока частотой 50 Гц при номинальном напряжении 6 или 10 кВ в системах с изолированной нейтралью.
| Тип камеры | КСО 304 |
|---|---|
| Номинальное напряжение | 6 или 10 кВ |
| Номинальная частота | 50 Гц |
| Система нейтрали | изолированная |
| Климатическое исполнение | У3 |
| Температура окружающего воздуха | от −25 до +40 °С |
| Высота установки над уровнем моря | не более 1000 м |
Вид климатического исполнения У, категория размещения 3 по ГОСТ 15150.
Условия эксплуатации
- температура окружающего воздуха от минус 25 до плюс 40 °С;
- высота установки над уровнем моря – не более 1000 м;
- тип атмосферы (промышленная) по ГОСТ 15150-69;
- окружающая среда невзрывоопасная, не содержащая пыли в концентрациях, снижающих параметры камеры.
КСО представляет собой металлическую камеру одностороннего обслуживания.
Камеры устанавливаются на кабельные каналы.
Камеры имеют:
- стенки, отделяющие одну камеру от другой;
- смотровое окно, защищенное безопасным органическим стеклом;
- блокировки, предусмотренные конструкциями коммутационных аппаратов;
- перегородку, которая при обслуживании камер отделяет токоведущие части, находящиеся под напряжением.
На дверях камер нанесены схемы. Оперирование коммутационными аппаратами осуществляется при закрытых дверях.
При двухрядной установке камер щит комплектуется шинным мостом с разъединителями (ШМР) или без них (ШМ). Расстояние между фасадами камер – 2000, 2500, 3000 или 3500 мм.
