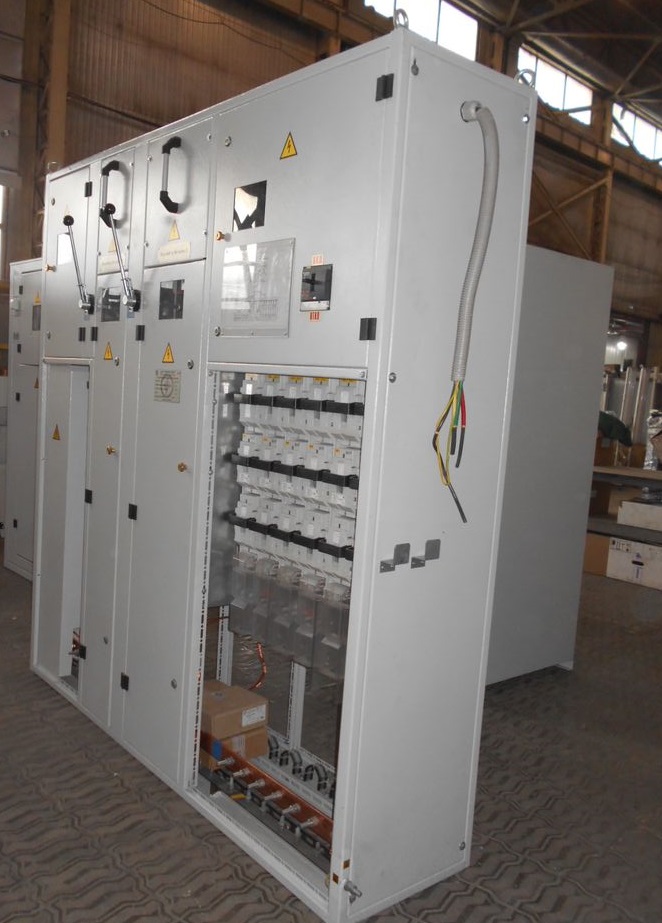

Камеры секционные типа КСО 204

Камеры КСО 204 выполняются в климатическом исполнении У категории размещения 3 по ГОСТ 15150-69.

Условия эксплуатации

• температура окружающего воздуха от минус 25 до плюс 40 °С;
• верхнее значение относительной влажности воздуха – 100% при плюс 25 °С;
• высота над уровнем моря – не более 1000 м;
• окружающая среда невзрывоопасная, не содержащая газов и паров, вредных для изоляции, и не насыщенная токопроводящей пылью в концентрациях, снижающих параметры камер КСО 204.

Камеры КСО 204 комплектуются вакуумным выключателем типа ВВ/TEL, разъединителями типа РВЗ, трансформаторами собственных нужд ОЛСП, трансформаторами напряжения ЗНОЛП и НОЛ, разрядниками, нелинейными ограничителями перенапряжений ОПН/TEL, трансформаторами тока ТПОЛ, ТОЛ и другим оборудованием.

Блокировки

Во избежание ошибочных операций при обслуживании в камерах КСО 204 выполнены следующие блокировки:

• блокировка, не допускающая включение и отключение разъединителей при включенном высоковольтном выключателе;
• блокировка, не допускающая включение заземляющих ножей при включенных ножах разъединителей;
• блокировка, не допускающая включение разъединителей при включенных заземляющих ножах.

На верхней панели размещены приборы учета и измерения.

Верхняя дверь является отсеком для установки линейного разъединителя, огражденного от высоковольтного выключателя электроизоляционной пластиной, что обеспечивает возможность технического обслуживания высоковольтного выключателя и изоляцию от линейных шин.

Преимущества КСО 204

• габаритные размеры – 800×800×2000 мм;
• отсутствие приводов для оперирования главными и заземляющими валами разъединителей – управление осуществляется съемной рукояткой, что позволяет уменьшить коридор обслуживания;
• реле защиты, управления и сигнализации размещены в блоке управления, расположенном в левой стойке камеры КСО 204;
• предусмотрен выходной клеммник для выполнения межкамерных соединений.
