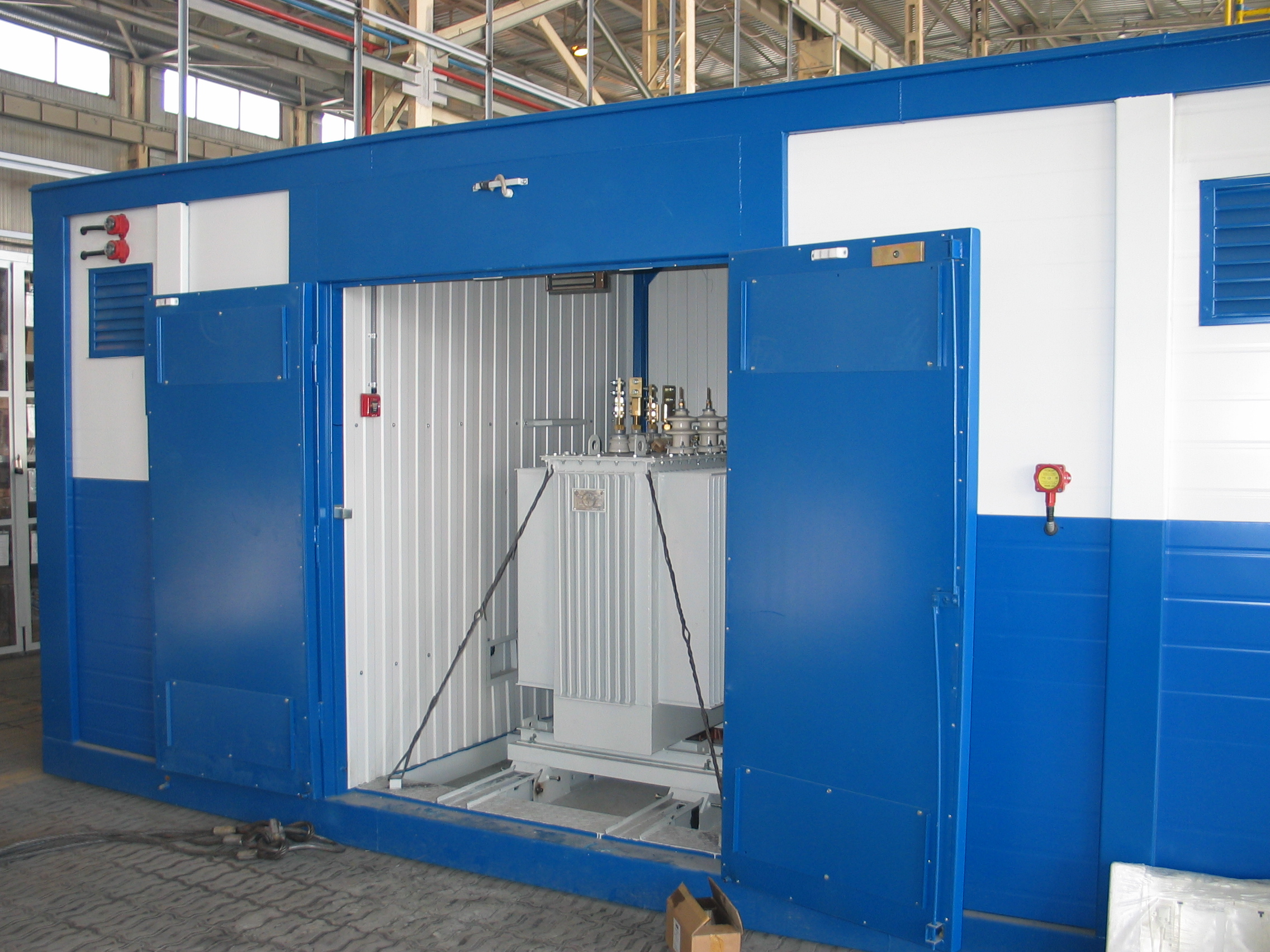

Блочные КТП/П(Т)Б 250÷1000 кВА

Блочные КТП предназначены для работы в следующих условиях:

• на открытом воздухе при температуре окружающей среды от минус 60 до плюс 40 °С;
• высота установки над уровнем моря – не более 1000 м;
• тип атмосферы (промышленная) по ГОСТ 15150-69;
• окружающая среда невзрывоопасная, не содержащая пыли в концентрациях, снижающих параметры КТП.

Высоковольтный ввод в подстанцию – воздушный или кабельный, выводы отходящих линий – кабельные или воздушные. На отходящих фидерах устанавливаются автоматические выключатели стационарного или выдвижного исполнения, также могут устанавливаться рубильник-предохранители (по желанию заказчика).

КТП устанавливаются на свайный, ленточный фундамент или на блоки ФБС (в комплект поставки не входят). Подстанции обеспечивают активный или активно-реактивный учет электроэнергии.

По требованию заказчика возможна установка счетчиков любой модификации (электронных, индукционных, многотарифных и т.д.).

Схемой для КТП предусмотрено внутреннее освещение и обогрев. Включение электронагревателей может производиться вручную или автоматически. В КТП имеется фидер уличного освещения.

На стороне 0,4 кВ предусматривается контроль тока на вводах и напряжения фаз. Для удобства подключения кабелей на стороне 0,4 кВ предусмотрены люки.

КТП имеет электрические и механические блокировки, обеспечивающие безопасную работу обслуживающего персонала. За счет полной заводской готовности быстро монтируются.

КТП могут комплектоваться трансформаторами:

• масляными: ТМ, ТМГ;
• сухими: ТСЗГЛ, ТСН и другими.

По требованию заказчика возможна любая комплектация КТП:

• на стороне ВН камерами КСО304 с выключателями нагрузки типа ВНА или КСО204 с вакуумными выключателями типа BB / TEL;
• на стороне НН – панелями ЩО04 собственного производства.
